1. Quạt hút ly tâm công nghiệp
1.1. Quạt hút ly tâm là gì?
– Quạt hút ly tâm (quạt hút con sên hay quạt sên) là dạng quạt hút công nghiệp có cánh và vỏ quạt được thiết kế đế khi vận hành sẽ tạo ra luồng không khí vuông góc với trục quạt. Quạt ly tâm được sử dụng rộng rãi trong thông gió làm mát, cấp khí tươi, hút khói, hút bụi, khí... trong các ngành công nghiệp sản xuất như: Luyện kim, sản xuất nhựa, hóa chất, khai thác mỏ ...
- Ngoài ra quạt ly tâm công nghiệp còn được ứng dụng để hút mùi, hút khói trong các bếp ăn, cấp nguồn khí tươi mới, hút khí thải tại những vị trí phát sinh bụi nhỏ và mịn như mùn cưa, bụi mạt sắt, ...
1.2. Phân loại quạt hút ly tâm
– Tương tự như quạt thông gió quạt hút ly tâm cũng có 2 loại là chuyển động trực tiếp và gián tiếp. Tuy nhiên motor quạt ly tâm được đặt hoàn toàn ở bên ngoài nhằm tránh đường đi của hướng gió đồng thời giảm thiểu tối đa bụi bám dính lên motor quạt. Quạt sên được thiết kế với nhiều mức độ công suất, nhiều cấp tốc độ phù hợp với dòng điện áp 220V hoặc 380V để phù hợp với mục đích và nhu cầu sử dụng của người dùng.
Hình ảnh: Quạt hút ly tâm cao áp, trung áp, thấp áp (từ trái qua phải)
- Về cơ bản quạt ly tâm được chia làm các dòng quạt chính là:
- Quạt ly tâm cao áp: Là loại quạt có điện áp cao từ vài trăm đến hàng nghìn Pa, được sử dụng để thông gió cưỡng bức trong các ngành công nghiệp như: Thủy tinh, sản xuất giấy, luyện kim, nồi hơi, mạ điện, gốm sứ, chế biến thực phẩm... Điều kiện vận hành quạt thường là môi trường không khí không chứa chất ăn mòn và không chứa bất kỳ vật liệu kết dính, nồng độ bụi không vượt quá 150mg/m3 và nhiệt độ dưới 800 độ C.
- Quạt ly tâm trung áp: Là dòng quạt ly tâm hút bụi công suất lớn chuyên sử dụng trong môi trường khí thải, bụi bẩn hỗn hợp, phế liệu gỗ và chất xơ, hút khí nóng từ máy móc và các công trình công nghiệp. Quạt sên có độ bền cao khó ăn mòn và có thể vận hành trong điều kiện nhiệt độ dưới 800 độ C.
- Quạt ly tâm thấp áp: Là quạt có miệng hút đơn, điện áp thấp dùng hút mùi, hút dầu mỡ trong các hệ thống nhà hàng, quán ăn hoặc các khu vực thông gió, các dây chuyền sản xuất với nồng độ bụi và tạp chất rắn ≤100mg/m3 và nhiệt độ dưới 600 độ C.
2. Quạt hút ly tâm trung áp trực tiếp NPF 121-A
Quạt ly tâm trung áp trực tiếp NPF-121-A với ưu điểm truyền tải không khí có áp. Sử dụng cấp thoát không khí theo đường ổng dẫn trong những nhà cao tầng, tầng hầm hay dùng để hút khói, bụi, nhiệt ở những công trình phức tạp.

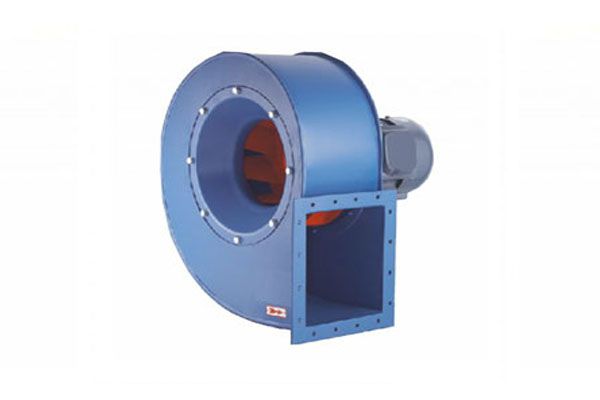

Hình ảnh: Quạt hút ly tâm trung áp trực tiếp NPF 121A

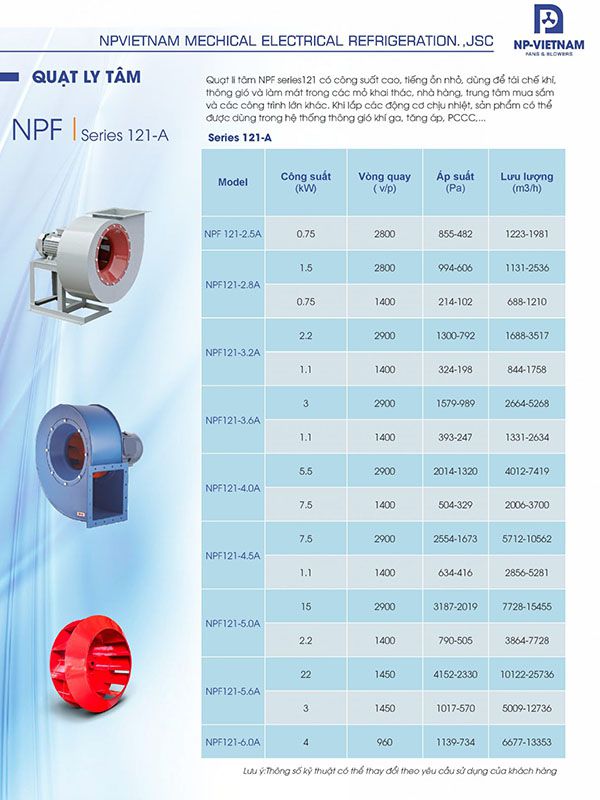

2.1. Thông số kỹ thuật quạt hút ly tâm trung áp trực tiếp NPF 121A
2.2. Đặc điểm chi tiết quạt hút ly tâm trung áp NPF 121A
- Quạt hút ly tâm trung áp trực tiếp được thiết kế chạy với tốc độ cao sử dụng được trong môi trường có nhiệt độ cao, ẩm ướt mà vẫn không ảnh hưởng tới tuổi thọ của động cơ.
- Quạt ly tâm trung áp có cấu tạo lá cánh cong quay về phía trước, số lượng lá cánh nhiều và góc nghiêng hợp lý để tạo ra lưu lượng và áp suất lớn hơn. Động cơ được lắp trực tiếp vào cánh quạt nên thường được sử dụng trong môi trường có nhiệt độ thấp và khô ráo.
- Quạt được chế tạo từ vật liệu sắt thép CT3, inox…. Đặc biệt vỏ quạt hút ly tâm lắm bằng chất liệu sắt thép được sơn tĩnh điện bảo vệ với nước sơn mịn, bền màu giúp gia tăng tính thẩm mỹ. Bảo vệ quạt khỏi tác động của môi trường, gia tăng tuổi thọ cho quạt.
- Độ ồn thấp và lưu lượng gió lớn, quạt ly tâm trung áp trực tiếp chạy êm ít rung nên sử dụng rất hiệu quả cho việc hút bụi và khí thải cần lưu lượng gió lớn
- Dễ dàng tháo lắp để thay thế và bảo trì bảo dưỡng
- Quạt thiết kế chắc chắn, mô tơ độ bền cao, chịu được nhiệt độ cao đến 100 độ C
2.3. Ứng dụng quạt hút ly tâm trung áp trực tiếp NPF 121A

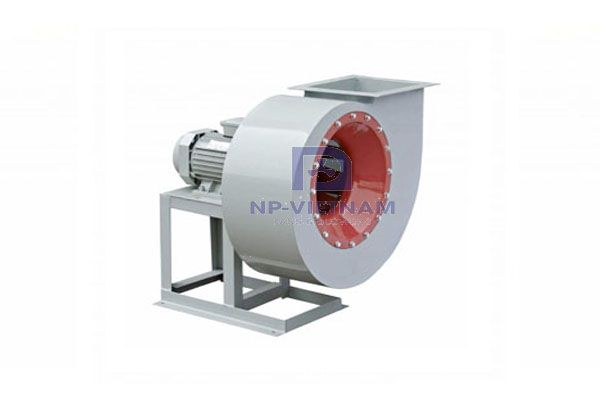

Hình ảnh: Quạt hút ly tâm trung áp trực tiếp NPF 121A
- Lắp đặt cho các thiết bị xử lý khí, hút lọc bụi và các hệ thống xử lý môi trường ngành gỗ, hóa chất
- Sử dụng trong các nhà máy công nghiệp, nhà xưởng, lắp cho các hệ thống thông gió làm mát, hút độc công nghiệp và thường được sử dụng ở những nơi có nhiệt độ cao.
- Phục vụ cho công nghệ sấy tầng vôi.
- Quạt ly tâm trung áp được sử dụng nhiều trong các nhà máy công nghiệp như: tải nhiệt, cấp khí, hút khói cho các buồng đốt than, lò hơi, nồi hơi công nghiệp và các lò đốt rác.
Để biết thêm thông tin chi tiết về sản phẩm vui lòng liên hệ để được tư vấn trực tiếp
E-mail: npme.jsc@gmail.com – Website: http://quathutcongnghiepvina.com
Tel/Mobile: 024.8587.6178 Fax: 0243.200.6636
