Cấu tạo quạt hút công nghiệp gồm những bộ phận nào?

Quạt hút công nghiệp là thiết bị không thể thiếu trong các nhà xưởng, kho bãi, giúp duy trì môi trường làm việc thoáng mát và đảm bảo sức khỏe cho người lao động. Tuy nhiên, rất nhiều doanh nghiệp chưa hiểu rõ cấu tạo quạt hút công nghiệp và nguyên lý hoạt động, dẫn đến chọn sai sản phẩm và không tối ưu hiệu quả sử dụng. Cùng NP Việt Nam tìm hiểu chi tiết trong bài viết dưới đây.

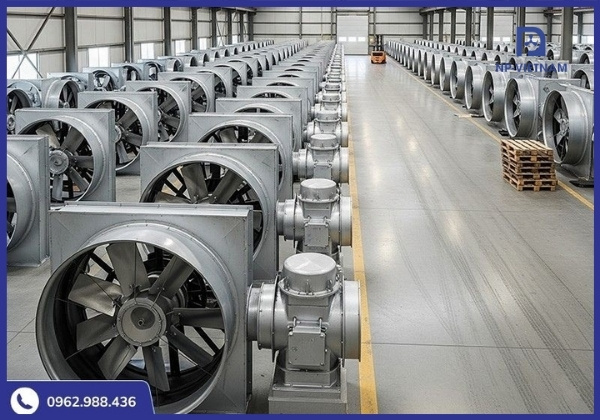

Một hệ thống bền bỉ được cấu thành từ khung tôn mạ kẽm, cánh quạt hợp kim, động cơ lõi đồng

Cấu tạo quạt hút công nghiệp gồm những bộ phận nào?

Quạt hút công nghiệp là một hệ thống cơ khí đồng bộ, được thiết kế để vận hành với cường độ cao trong các môi trường khắc nghiệt. Để đảm bảo hiệu suất hút lọc khí tối ưu, cấu tạo của thiết bị này bao gồm các bộ phận cốt lõi sau:

• Vỏ quạt và khung định vị: Vỏ thường có dạng hình vuông (lắp tường) hoặc hình tròn (nối ống). Bề mặt được sơn tĩnh điện giúp tăng độ bền trước các tác động từ thời tiết và hóa chất.
• Cánh quạt (Hệ thống tạo gió): Các lá cánh được thiết kế theo biên dạng khí động học và phải trải qua quá trình cân bằng động nghiêm ngặt trên máy kỹ thuật số. Điều này giúp quạt không bị rung lắc khi quay ở tốc độ hàng nghìn vòng/phút.
• Động cơ (Motor): Trong công nghiệp, motor thường là loại lõi đồng để chịu nhiệt tốt. Có hai dạng truyền động chính là trực tiếp (cánh gắn vào trục motor) và gián tiếp (truyền động qua dây curoa).
• Hệ thống vòng bi và trục truyền động:
  • Trục quạt: Được gia công từ thép hợp kim cứng, chịu được lực xoắn và lực văng lớn.
  • Vòng bi (Bạc đạn): Sử dụng các dòng chuyên dụng như SKF hoặc NSK giúp quạt vận hành êm ái, giảm ma sát và hạn chế tiếng ồn cơ khí.
• Các phụ kiện bảo vệ:
  • Lưới thép: Ngăn chặn dị vật hoặc côn trùng bay vào buồng cánh.
  • Cửa chớp: Tự động mở khi quạt chạy và đóng khi quạt nghỉ để che mưa, nắng.

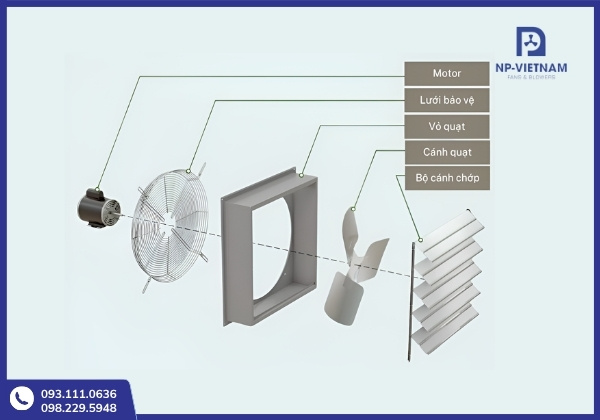

Cấu tạo quạt hút công nghiệp điểm cốt lõi nằm ở động cơ và sải cánh được cân bằng động chính xác

Đặc điểm nổi bật của quạt thông gió

Quạt thông gió công nghiệp sở hữu những đặc tính kỹ thuật riêng biệt để phục vụ nhu cầu xử lý khí thải và làm mát quy mô lớn. Dưới đây là những ưu điểm giúp thiết bị này trở nên không thể thay thế trong sản xuất:

1. Khả năng luân chuyển khí cực lớn

Điểm khác biệt lớn nhất so với quạt dân dụng là lưu lượng gió. Một chiếc quạt hút công nghiệp tiêu chuẩn có thể vận chuyển từ 10.000 đến 50.000 m3/h. Khả năng này giúp làm sạch không khí trong một diện tích nhà xưởng hàng nghìn mét vuông chỉ trong thời gian ngắn.

2. Độ bền cơ học và khả năng chịu nhiệt

Thiết bị được tính toán để hoạt động liên tục 24/7 trong các môi trường có nhiệt độ cao hoặc môi trường có nồng độ axit cao. Cụ thể:

• Chống ăn mòn: Các chi tiết cơ khí đều được xử lý bề mặt bằng công nghệ mạ kẽm nhúng nóng hoặc sơn phủ Epoxy.
• Chịu tải: Kết cấu khung quạt dày dạn, chịu được áp lực gió lớn mà không bị biến dạng hay xô lệch kết cấu.

3. Đa dạng về phương thức lắp đặt

Thiết kế của quạt thông gió rất linh hoạt, cho phép lắp đặt ở nhiều vị trí khác nhau:

• Lắp tường: Tiết kiệm diện tích, hút gió trực tiếp ra ngoài môi trường.
• Nối ống: Phù hợp cho các tòa nhà cao tầng hoặc những khu vực cần dẫn khí đi xa qua hệ thống đường ống chằng chịt.
• Gắn mái: Giải pháp tối ưu để hút khí nóng bốc lên cao theo nguyên lý đối lưu nhiệt.

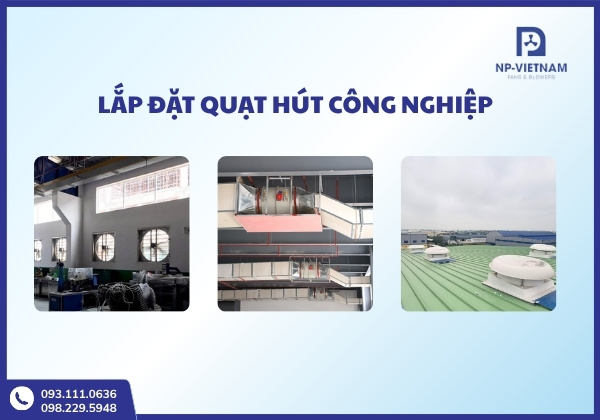

Quạt hút công nghiệp luôn có phương án thi công linh hoạt để phù hợp với kiến trúc mọi công trình

Nguyên lý hoạt động của quạt hút công nghiệp

Cơ chế vận hành của thiết bị dựa trên nguyên lý chênh lệch áp suất để tạo ra dòng đối lưu không khí cưỡng bức. Quy trình này diễn ra theo 3 giai đoạn chính:

• Giai đoạn tạo lực hút (Áp suất âm): Khi động cơ khởi động, momen xoắn làm cánh quạt quay với tốc độ cao. Chuyển động này tạo ra một vùng áp suất thấp (vùng chân không một phần) tại tâm cánh quạt. Do sự chênh lệch áp suất, không khí nóng, bụi bẩn và mùi hóa chất từ bên trong nhà xưởng sẽ bị "bắt" và hút mạnh vào guồng cánh.
• Giai đoạn gia tốc và đẩy khí (Lực ly tâm/hướng trục): Tùy vào cấu tạo, luồng khí sẽ được xử lý theo hai cách:
  • Quạt hướng trục: Đẩy luồng khí đi thẳng song song với trục quay, thoát trực tiếp ra ngoài.
  • Quạt ly tâm: Luồng khí bị lực ly tâm đẩy văng ra rìa cánh, gia tốc mạnh rồi thoát qua vỏ xoắn ốc. Lực đẩy này cực lớn, giúp khí vượt qua được các hệ thống đường ống dẫn dài.
• Giai đoạn bù khí và làm mát: Khi khí thải bị đẩy ra ngoài, áp suất trong phòng giảm xuống. Không khí tươi, giàu oxy từ môi trường ngoài sẽ tự động tràn vào qua cửa sổ hoặc tấm làm mát (Cooling Pad) để lấp đầy khoảng trống.

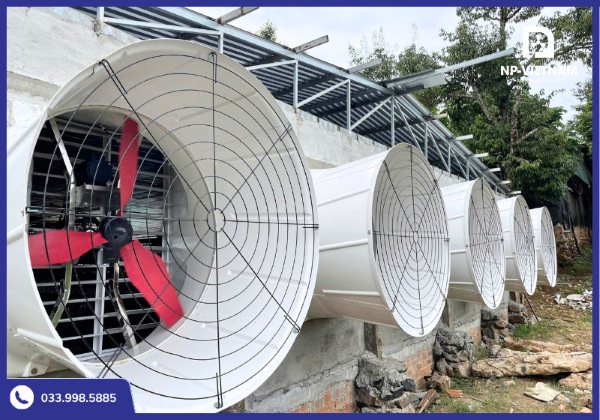

Hoạt động dựa trên cơ chế áp suất âm, quạt hút khí nóng và bụi bẩn ra ngoài

Việc nắm vững cấu tạo quạt hút công nghiệp giúp doanh nghiệp lựa chọn đúng thiết bị tối ưu cho hệ thống thông gió nhà xưởng. Đầu tư vào sản phẩm chất lượng không chỉ đảm bảo hiệu suất làm mát mà còn tiết kiệm chi phí bảo trì dài hạn. Liên hệ ngay với NP Việt Nam để nhận tư vấn kỹ thuật và báo giá giải pháp làm mát chuyên nghiệp nhất!
