Lựa chọn đúng kích thước quạt hơi nước giúp hệ thống làm mát nhà xưởng đạt hiệu quả và tối ưu chi phí đầu tư. Quạt quá nhỏ có thể không đáp ứng đủ nhu cầu, trong khi quạt quá lớn lại chiếm diện tích và gây lãng phí. Bài viết này tìm hiểu thông tin về kích thước quạt theo từng dải công suất, giúp bạn dễ dàng lựa chọn thiết bị phù hợp.
Kích thước quạt hơi nước công nghiệp theo từng công suất
Kích thước quạt hơi nước công nghiệp gồm những thông số nào?
Khi tra cứu cấu trúc cơ khí của một dòng quạt hơi nước công nghiệp, bạn cần chú ý đến 3 nhóm thông số hình học bao gồm:
- Kích thước phủ bì (Dài x Rộng x Cao): Diện tích chiếm chỗ thực tế của toàn bộ vỏ máy, quyết định khoảng trống cần chuẩn bị để đặt hoặc treo quạt.
- Kích thước miệng thổi (Rộng x Cao): Kích thước họng gió ra, nơi kết nối với hệ thống ống dẫn gió (đối với dòng máy cố định) hoặc cửa tản gió (đối với dòng máy di động).
- Dung tích khay chứa nước: Thể tích bồn dự trữ nước tích hợp dưới đáy máy (tính bằng Lít), ảnh hưởng trực tiếp đến chiều cao bệ đỡ và thời gian vận hành liên tục của thiết bị.

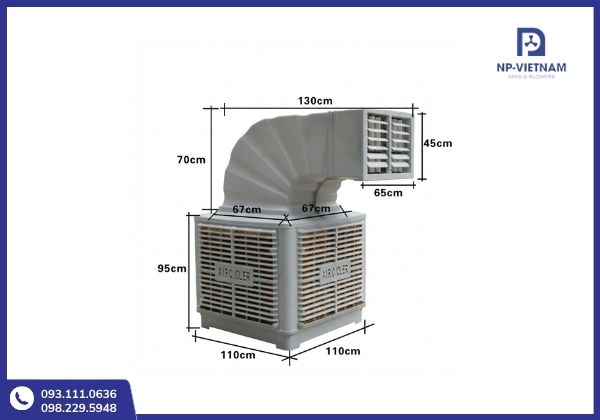

Thông số kích thước của một loại máy làm mát không khí công nghiệp có ống gió
Kích thước quạt hơi nước công nghiệp theo từng công suất
Kích thước của quạt hơi nước công nghiệp tỷ lệ thuận với công suất motor và lưu lượng gió. Dưới đây là bảng phân loại thông số kỹ thuật chuẩn của các dòng máy phổ biến trên thị trường:
Quạt hơi nước công nghiệp công suất nhỏ
- Dải công suất: Từ 150W đến 300W.
- Lưu lượng gió: Dao động từ 6.000 m³/h đến 9.000 m³/h.
- Kích thước phủ bì trung bình: Khoảng 650 x 450 x 1150 mm đến 750 x 500 x 1300 mm.
- Dung tích bình chứa: Từ 40 Lít đến 70 Lít.
- Ứng dụng thực tế: Phù hợp làm mát cục bộ cho các quán ăn nhỏ, văn phòng mở, hoặc khu vực đóng gói quy mô hộ gia đình.

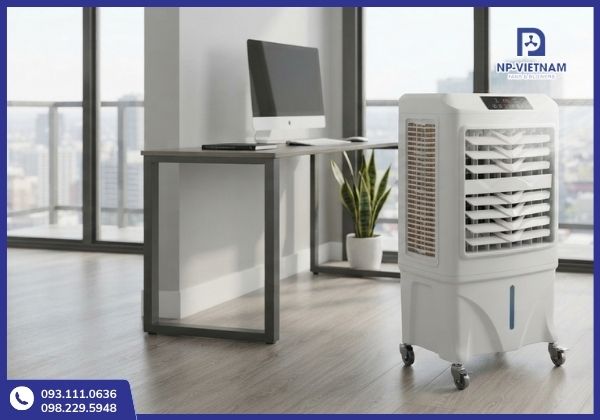

Quạt hơi nước công suất nhỏ, phù hợp làm mát cục bộ cho không gian nhỏ
Quạt hơi nước công nghiệp công suất trung bình
- Dải công suất: Từ 500W đến 1.100W (1.1kW).
- Lưu lượng gió: Đạt từ 12.000 m³/h đến 18.000 m³/h.
- Kích thước phủ bì trung bình: Từ 1100 x 750 x 1380 mm (Dòng di động thổi ngang) cho đến 1100 x 1100 x 950 mm (Dòng máy cố định lắp mái/vách).
- Dung tích bình chứa (với máy di động): Khoảng 100 Lít đến 130 Lít.
- Ứng dụng thực tế: Phù hợp cho nhà hàng, sảnh chờ bến xe, nhà kho bãi hoặc xưởng may quy mô vừa.

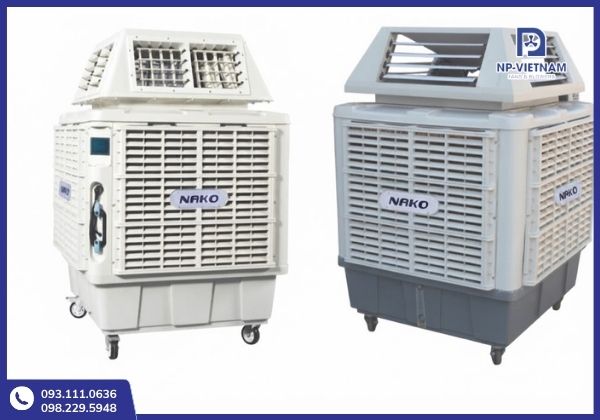

Công suất trung bình giúp làm mát linh hoạt cho nhiều không gian
Quạt hơi nước công nghiệp công suất lớn
- Dải công suất: Từ 1.500W (1.5kW) đến trên 3.500W (3.5kW).
- Lưu lượng gió: Cực đại từ 23.000 m³/h, 32.000 m³/h cho đến 50.000 m³/h.
- Kích thước phủ bì trung bình:
- Mã NAKO QB-23 (1.5kW – 32.000 m³/h): Kích thước 1500 x 1100 x 650 mm.
- Dòng cố định NAKO 35.000 m³/h: Kích thước 1250 x 1250 x 1300 mm.
- Dòng Keruilai KT40B (40.000 m³/h): Kích thước lên tới 1770 x 1770 x 1380 mm.
- Dung tích bình chứa: Thường từ 120 Lít đến hơn 200 Lít, hoặc sử dụng hệ thống phao cơ cấp nước liên tục không dùng bồn đáy dày.
- Ứng dụng thực tế: Chuyên dụng cho các nhà xưởng cơ khí nặng, xưởng đúc, nhà máy sản xuất quy mô lớn.

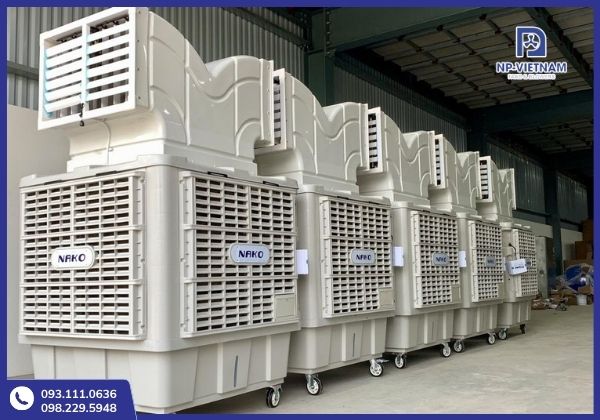

Công suất lớn làm mát mạnh mẽ cho nhà xưởng và khu sản xuất
Chọn kích thước quạt hơi nước theo diện tích không gian
Kiến trúc hạ tầng và mật độ diện tích mặt bằng sử dụng là thước đo thực tế giúp bạn đưa ra quyết định chọn lựa thông số hình học của máy.
- Mặt bằng dưới 80m² (Quán ăn, showroom nhỏ): Ưu tiên các dòng máy di động công suất nhỏ, kích thước gọn gàng để dễ di chuyển qua các lối đi mà không làm cản trở không gian của khách hàng.
- Mặt bằng từ 100m² – 200m² (Xưởng may, kho hàng tầm trung): Nên bố trí từ 1 – 2 dòng máy cố định hướng trục lắp tường công suất trung bình (kích thước 1100 x 1100 x 950 mm) để bao phủ luồng khí mát rộng mà không chiếm dụng một mét vuông mặt sàn nào.
- Nhà xưởng quy mô lớn trên 300m² (Xưởng cơ khí, dệt nhuộm): Bắt buộc phải tính toán hệ thống máy làm mát công suất lớn thổi áp suất dương kết hợp đường ống gió dài, đòi hỏi không gian lắp đặt giá đỡ bệ máy bên ngoài tường hoặc trên mái cực kỳ thông thoáng.

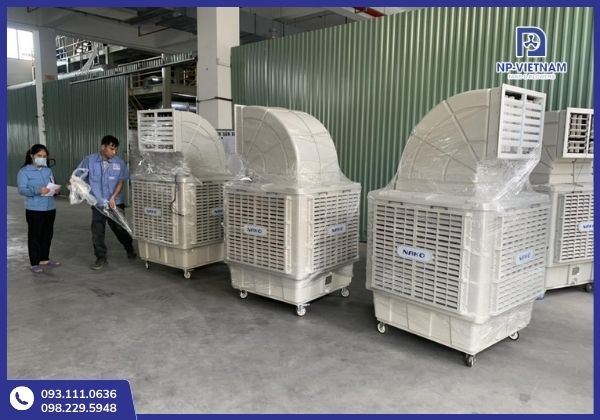

Chọn kích thước quạt theo diện tích và không gian cần làm mát
Lưu ý khi lựa chọn kích thước quạt hơi nước công nghiệp
Sai sót trong bước đo đạc kích thước có thể dẫn đến những bất tiện rất lớn trong khâu thi công lắp đặt và bảo dưỡng thiết bị về sau.
- Tính toán khoảng hở đón gió: Thân máy cố định cần đặt cách các vật cản xung quanh tối thiểu từ 0.5m – 1m để đảm bảo các tấm Cooling Pad có đủ không gian hút khí tươi từ bên ngoài vào.
- Đo đạc kích thước ô chờ trên tường: Trước khi gia công bệ đỡ lắp quạt treo tường, cần định hình chính xác kích thước miệng gió để đục tường hoặc làm khung bao ô chờ khớp khít, tránh hiện tượng rò rỉ khí hoặc nước khi gặp mưa.
- Tương thích với hệ thống khung kèo nhà xưởng: Đối với các dòng máy công suất lớn đặt trên mái, kích thước và trọng lượng máy phải nằm trong giới hạn chịu tải an toàn của hệ thống dầm biên và cột chịu lực nhà xưởng.

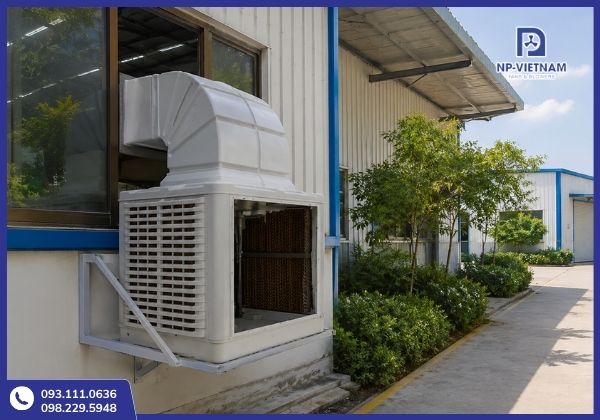

Lưu ý kích thước, khoảng hở và vị trí lắp đặt để quạt vận hành hiệu quả
Câu hỏi thường gặp
Dưới đây là những câu hỏi thường gặp về kích thước quạt hơi nước công nghiệp, giúp bạn hiểu rõ hơn về cách lựa chọn thiết bị phù hợp với nhu cầu sử dụng.
Kích thước quạt hơi nước công nghiệp phổ biến là bao nhiêu?
Kích thước phổ biến nhất ở phân khúc di động là 1100 x 750 x 1380 mm (dòng 18.000 m³/h) và ở phân khúc máy cố định nhà xưởng là 1100 x 1100 x 1060 mm (dòng 23.000 m³/h).
Quạt công suất càng lớn có càng lớn không?
Có. Động cơ công suất lớn đòi hỏi cánh quạt có đường kính rộng hơn, tấm làm mát Cooling Pad dày và to hơn để tương thích với lưu lượng khí. Do đó, kích thước tổng thể của vỏ máy bắt buộc phải lớn hơn theo dải công suất.
Kích thước quạt có ảnh hưởng đến lưu lượng gió không?
Có ảnh hưởng. Kích thước máy lớn cho phép tích hợp cánh quạt đường kính lớn và tiết diện màng thấm nước rộng hơn. Cấu trúc này giúp luồng không khí đi qua máy nhiều hơn, từ đó sinh ra lưu lượng gió lớn hơn mà không gây quá tải cho motor.
Nên chọn quạt hơi nước kích thước lớn hay nhỏ?
Lựa chọn này phụ thuộc vào bài toán kinh tế và diện tích thực tế. Không gian rộng chọn máy kích thước lớn để đảm bảo tầm thổi xa. Phòng nhỏ chỉ nên chọn máy kích thước nhỏ để tránh tiếng ồn và hiện tượng bão hòa độ ẩm nhanh gây bí bách.
Quạt hơi nước công nghiệp có cần nhiều diện tích đặt không?
Nếu doanh nghiệp sử dụng giải pháp lắp đặt cố định trên mái hoặc treo tường bên ngoài xưởng, thiết bị hoàn toàn không tiêu tốn diện tích mặt sàn sản xuất bên trong.
Làm sao chọn kích thước quạt phù hợp với nhà xưởng?
Chủ doanh nghiệp cần dựa vào bản vẽ kiến trúc (chiều cao trần, khoảng cách các cột đỡ) kết hợp tính toán tổng lưu lượng gió cần thiết để các kỹ sư cơ điện đưa ra cấu trúc định vị kích thước máy tối ưu nhất.
Hiểu rõ các thông số về kích thước quạt hơi nước công nghiệp theo từng dải công suất giúp doanh nghiệp chuẩn bị hạ tầng lắp đặt chuẩn xác. Nếu chưa biết chọn model nào phù hợp, doanh nghiệp nên dựa trên diện tích, lưu lượng gió và điều kiện thực tế của không gian. Liên hệ NP VIỆT NAM – Hotline 0931110636 để được tư vấn giải pháp và báo giá thiết bị chính hãng.
