Tổng hợp các loại quạt ly tâm công nghiệp: Inox, nhựa PP, hút khói & cách chọn chuẩn

Quạt hút ly tâm là gì?

Quạt ly tâm là thiết bị thông gió công nghiệp hoạt động dựa trên lực ly tâm. Khác với các loại quạt thông thường, gió thổi theo hướng thẳng, quạt ly tâm sẽ hút không khí theo trục dọc sau đó đẩy ra theo hướng vuông góc với trục quay thông qua vỏ quạt hình xoắn ốc

Cấu tạo này giúp quạt tạo ra áp suất cực lớn, chuyên dùng để đẩy luồng gió đi xa qua các hệ thộng có đường ống dẫn dài, nhiều co cút hoặc các loại bụi nặng mà quạt hướng trục thông thường không làm được.

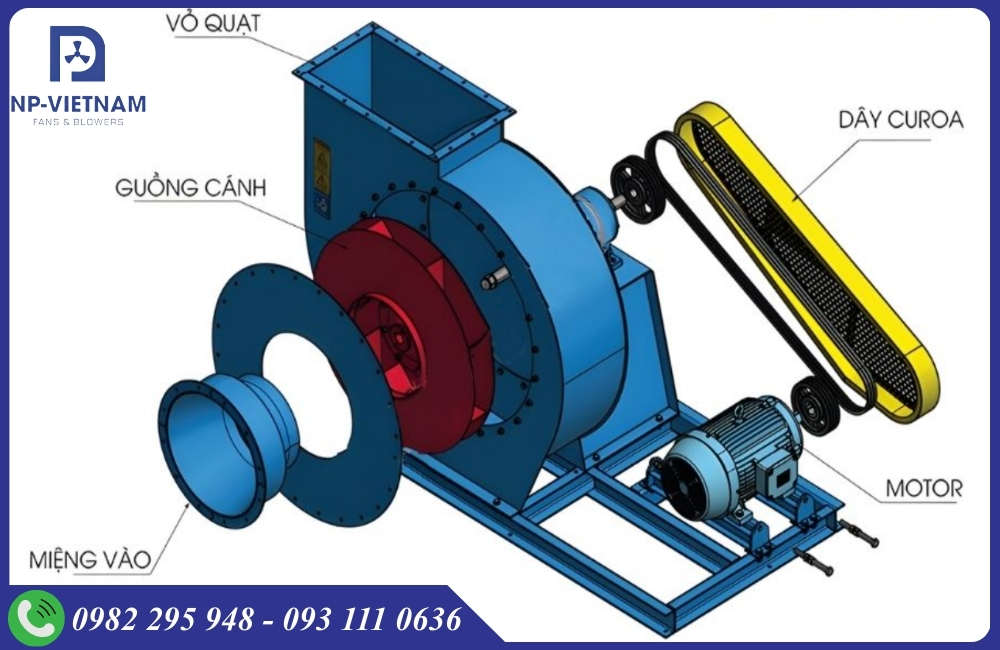

Cấu tạo quạt hút ly tâm

Dựa trên hình ảnh kỹ thuật cuả NP VIETNAM, cấu tạo quạt hút ly tâm gián tiếp gồm các bộ phận chinh sau:

1. Miệng vào ( Cửa hút gió)

Miệng vào là bộ phận tiếp nhận không khí từ bên ngoài vào bên trong quạt. Phần này thường được thiết kế dạng phễu hoặc tròn để giúp dòng khí đi vào một cách ổn định, giảm tổn thất áp suất và tăng hiệu quả hút gió.

2. Guồng cánh quạt

Đây là bộ phận quan trọng nhất của một chiếc quạt hút ly tâm 11kW. Khi guồng cánh quay với tốc độ cao, không khí sẽ được hút vào tâm cánh và bị đẩy ra ngoài nhờ lực ly tâm. Và thiết lế cạnh quạt theo nguyên lý hoạt động cũng giúp tạo ra lưu lượng gió lớn và áp suất vận hành ổn định.

3. Vỏ quạt

Vỏ quạt được thiết kế dạng xoắn ốc bao quanh guồng cánh quạt. Bộ phận này có nhiệm vụ hướng dòng khí từ cánh quạt ra cửa thoát gió, đồng thời giúp chuyển đổi năng lượng của dòng khí thành áp suất gió.

4. Hệ thống truyền động dây curoa

Quạt hút ly tâm 11kW thường sử dụng hệ thống truyền động gián tiếp bằng dây curoa để truyền lực từ motor đến trục quạt. Cấu tạo này giúp giảm tải cho động cơ, dễ dàng điều chỉnh tốc độ quay và tăng độ bền cho thiết bị khi vận hành trong thời gian dài

5. Động cơ ( Motor)

Đây là bộ phận cung cấp năng lượng cho quạt hoạt động liên tục . Động cợ sẽ truyền chuyển động quay đến trục quạt thông qua puly và dây curoa, từ đó làm guồng cánh quay và tạo luộng gió

6. Khung và bệ đỡ

Khung bệ có nhiệm vụ cố định toàn bộ hệ thống quạt và động cơ, giúp thiết bị vận hành ổn định, hạn chế rung lắc và tăng độ bền trong quá trình sử dụng.

Với kết cấu tổng thể như vậy, quạt ly tâm công nghiệp được thiết kế vô cùng chắc chắn và bền bì, giúp thiế bị hoạt động ổn định trong môi trường công nghiệp và đảm bảo hiệu quả thông gió và hút bụi cho hệ thống.

Nguyên lý hoạt động quạt ly tâm:

Hút vào tâm - quay - văng ra ngoài - tạo áo suất - đẩy khí đi xa.

Nhờ nguyên lý này, quạt có khả năng:

• Hút - đẩy không khí mạnh
• Vận chuyển không khí qua các hệ thống đường ống dài
• Hoạt động ổn đinh, bền bị trong môi trường công nghiệp khắc nghiệt

Các loại quạt ly tâm phổ biến hiện nau

1. Quạt hút khói ly tâm

Quạt hút khói ly tâm là dòng quạt được thiết kế chuyên dụng để hút khói, khí nóng và khí thải phát sinh trong các hệ thống yêu cầu an toàn cao như tầng hầm, bãi đỗ xe, nhà xưởng hoặc hệ thống phòng cháy chữa cháy. Khác với các dòng quạt thông thường, quạt hút khói ly tâm thường được chú trọng hơn về khả năng chịu nhiệt, độ kín và độ ổn định khi hoạt động trong điều kiện khắc nghiệt.

Trong thực tế, khi xảy ra cháy hoặc khi khói tích tụ trong không gian kín, việc hút khói nhanh là yếu tố cực kỳ quan trọng để đảm bảo tầm nhìn, hỗ trợ thoát nạn và hạn chế nguy cơ ngạt khí. Lúc này, quạt hút khói ly tâm phát huy vai trò rất rõ rệt nhờ khả năng tạo áp suất cao, giúp hút khói qua hệ thống ống dẫn một cách hiệu quả hơn.

Đặc điểm của quạt hút khói ly tâm

•  Kết cấu chắc chắn, thân vỏ được gia công để chịu được điều kiện làm việc nặng hơn quạt thông gió thông thường
• Cánh quạt và motor được thiết kế phù hợp với yêu cầu hút khí nóng, giúp thiết bị hoạt động ổn định trong thời gian dài.

Ưu điểm của quạt hút khói ly tâm

•  Khả năng hút khói nhanh và tạo lực hút ổn định trong hệ thống có trở lực
• Độ bền cao, vận hành ổn định, bền bỉ, tuổi thọ lâu dài

Ứng dụng của quạt hút khói ly tâm

Loại quạt này thường được lắp đặt trong tầng hầm, bãi đỗ xe, khu vực sản xuất có phát sinh khói, khu bếp công nghiệp, phòng máy và các hệ thống phòng cháy chữa cháy của nhà xưởng, tòa nhà hoặc các trung tâm thương mại.

2. Quạt ly tâm inox

Quạt ly tâm inox là dòng quạt được chế tạo bằng vật liệu inox, thường là inox 304 hoặc một số loại inox phù hợp với từng điều kiện làm việc cụ thể. Việc sử dụng inox là giúp tăng khả năng chống gỉ, chống ăn mòn và đảm bảo độ bền trong môi trường có độ ẩm cao hoặc có tính chất hóa học nhẹ.

So với quạt làm bằng thép sơn thông thường, quạt ly tâm inox sẽ có giá thành cao hơn, nhưng đổi lại là độ bền tốt hơn trong những môi trường làm việc phức tạp. Đây là lý do dòng quạt này được lựa chọn nhiều trong ngành thực phẩm, dược phẩm, sản xuất sạch hoặc những nơi có yêu cầu cao về vệ sinh.

Đặc điểm của quạt ly tâm inox:

•  Bề mặt quạt sáng, sạch, ít bị oxy hóa và dễ lau chùi
• Hạn chế tình trạng han gỉ trong môi trường ẩm ướt
• Vật liệu chế tạo sẽ giúp tăng độ ổn định khi sử dụng trong môi trường đặc biệt

Ưu điểm của quạt ly tâm inox

• Chống gỉ và chống ăn mòn tốt hơn quạt thép thông thường
• Phù hợp các nhà máy chế biến thực phẩm, bếp công nghiệp, khu sản xuất dược hoặc các dây chuyền yêu cầu tiêu chuẩn vệ sinh cao

Ứng dụng của quạt ly tâm inox

Quạt ly tâm inox thường được ứng dụng trong ngành thực phẩm, chế biến thủy sản, bếp công nghiệp, phòng sạch, nhà máy hóa chất nhẹ, khu sản xuất có độ ẩm cao hoặc môi trường cần chống gỉ tốt hơn bình thường.

3. Quạt ly tâm nhựa PP

Quạt ly tâm nhựa PP là dòng quạt được chế tạo bằng nhựa Polypropylene, một loại vật liệu có khả năng kháng hóa chất và chống ăn mòn rất tốt. Nếu quạt inox phù hợp với môi trường ẩm và yêu cầu vệ sinh, thì quạt nhựa PP lại phù hợp hơn với các khu vực có hơi axit, bazơ hoặc khí hóa chất ăn mòn.

Đây là dòng quạt thường xuất hiện trong phòng thí nghiệm, nhà máy xi mạ, hệ thống xử lý khí độc, khu pha chế hóa chất hoặc các công đoạn sản xuất có hơi dung môi mạnh.

Đặc điểm của quạt ly tâm nhựa PP:

• Trọng lượng nhẹ hơn, không bị gỉ sét và chịu được nhiều loại hóa chất ăn mòn
•  Thích hợp trong môi trường có hóa chất mạnh

Ưu điểm của quạt ly tâm nhựa PP:

• Khả năng kháng hóa chất tốt
• Trọng lượng nhẹ, dễ dàng lắp đặt và vận chuyển

Ứng dụng của quạt ly tâm nhựa PP

Loại quạt này thường được sử dụng trong hệ thống hút khí phòng thí nghiệm, khu xử lý hóa chất, bồn mạ, dây chuyền xi mạ, sản xuất điện tử, xử lý khí thải hóa học hoặc những không gian cần chống ăn mòn cao.

4. Quạt ly tâm đồng trục

Quạt ly tâm đồng trục là dòng quạt có thiết kế phù hợp để lắp đặt thẳng hàng với hệ thống ống dẫn, giúp tối ưu không gian và hỗ trợ luồng khí đi theo hướng gọn hơn trong hệ thống kín. Dòng này thường được sử dụng trong các hệ thống HVAC, thông gió công trình, đường ống kỹ thuật hoặc không gian lắp đặt bị giới hạn.

Đặc điểm của quạt ly tâm đồng trục:

• Cấu trúc  gọn gàng, linh hoạt trong lắp đặt
• Bố cục công trình gọn gàng hơn nhờ sự đồng bộ giữa quạt và hệ thống ống dẫn

Ứng dụng của quạt ly tâm đồng trục

Quạt ly tâm đồng trục thường được ứng dụng trong hệ thống HVAC, thông gió công trình, ống gió kỹ thuật của tòa nhà, trung tâm thương mại, văn phòng, xưởng sản xuất hoặc các không gian có thiết kế kỹ thuật dạng kín.

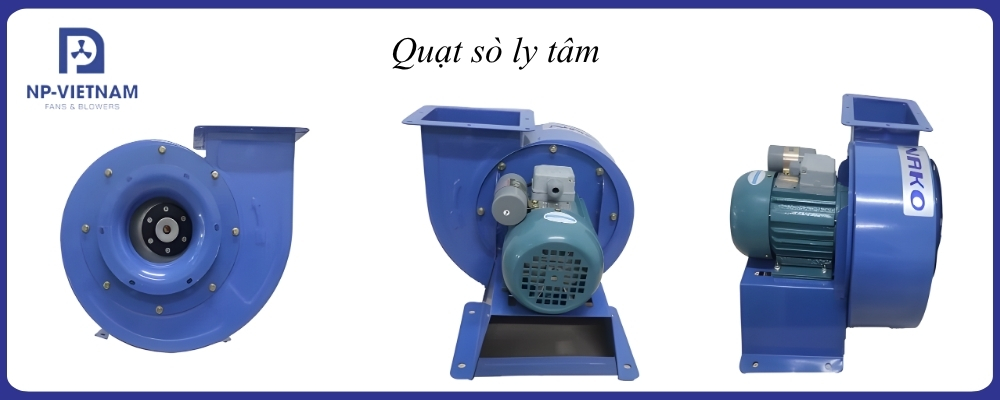

5. Quạt sò ly tâm

Quạt sò ly tâm là cách gọi phổ biến của một số dòng quạt ly tâm có kiểu dáng nhỏ gọn, phần vỏ quạt cong giống hình con sò. Đây thường là những mẫu quạt được sử dụng trong các thiết bị có kích thước nhỏ hoặc hệ thống cần áp suất tương đối nhưng không đòi hỏi lưu lượng quá lớn.

Đặc điểm của quạt sò ly tâm:

• Cấu trúc nhỏ gọn, phù hợp với không gian nhỏ
• Linh hoạt, dễ dàng lắp đặt

Ưu điểm của quạt sò ly tâm

• Tiết kiệm diện tích
• Dễ dàng lắp đặt cho các hệ thống vừa và nhỏ

Ứng dụng của quạt sò ly tâm

Quạt sò ly tâm được dùng trong thiết bị điện, máy móc công nghiệp nhỏ, hệ thống cấp khí cục bộ, tủ điện, máy sấy, hệ thống làm mát thiết bị hoặc các công đoạn sản xuất cần quạt áp suất nhỏ gọn.

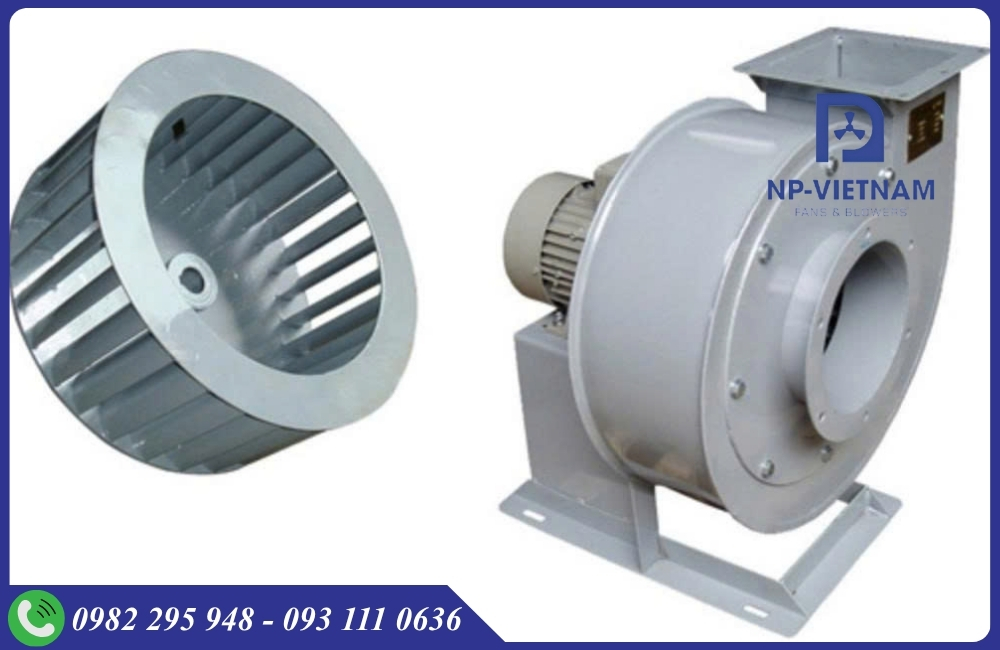

Cánh quạt ly tâm công nghiệp có vai trò gì?

Cánh quạt ly tâm công nghiệp là bộ phận quan trọng, quyết định trực tiếp đến khả năng tạo lưu lượng và áp suất của toàn bộ thiết bị. Có thể hiểu đơn giản rằng, motor là phần tạo chuyển động, còn cánh quạt là phần biến chuyển động đó thành lực hút – đẩy dòng khí.

Tùy theo thiết kế, cánh quạt ly tâm có thể là cánh cong trước, cong sau hoặc cánh thẳng. Mỗi kiểu cánh lại phù hợp với từng mục đích sử dụng khác nhau. Nếu chọn sai kiểu cánh, hệ thống có thể vẫn chạy nhưng hiệu suất sẽ không đạt như mong muốn.

Cánh quạt ly tâm công nghiệp

Cánh quạt ly tâm công nghiệpthường được chế tạo bằng thép, inox hoặc các vật liệu chuyên dụng khác tùy theo môi trường làm việc. Đây là bộ phận phải chịu lực quay lớn, đồng thời phải duy trì hình dạng ổn định để không làm giảm hiệu quả hút – đẩy khí. Chất lượng gia công cánh quạt cũng ảnh hưởng rất lớn đến độ rung, tiếng ồn và độ bền của thiết bị.

Cánh quạt ly tâm nhựa

Cánh quạt ly tâm nhựa thường được sử dụng trong các dòng quạt nhựa PP hoặc quạt chuyên dụng cho môi trường hóa chất. Ưu điểm của loại cánh này là chống ăn mòn tốt, nhẹ hơn cánh kim loại và phù hợp với các hệ thống không thể dùng vật liệu thông thường. Tuy nhiên, việc lựa chọn cánh quạt nhựa cũng cần dựa trên đúng điều kiện làm việc, vì không phải hệ thống nào cũng phù hợp với vật liệu này.

So sánh nhanh các loại quạt ly tâm phổ biến

Quạt hút khói ly tâm phù hợp khi ưu tiên hút khói, khí nóng, phục vụ an toàn công trình và hệ thống PCCC.

Quạt ly tâm inox phù hợp trong môi trường ẩm, yêu cầu chống gỉ, sạch sẽ, dễ vệ sinh.

Quạt ly tâm nhựa PP phù hợp trong môi trường có hơi hóa chất hoặc khí ăn mòn mạnh.

Quạt ly tâm đồng trục phù hợp khi cần tối ưu không gian lắp đặt và bố trí quạt trong hệ thống ống dẫn.

Quạt sò ly tâm phù hợp cho thiết bị, hệ thống nhỏ hoặc ứng dụng cần quạt gọn.

Để đảm bảo hiệu quả vận hành lâu dài, khách hàng có thể liên hệ trực tiếp với NP VIETNAM để được tư vấn chi tiết và gửi bảng giá cụ thể theo nhu cầu: 093.111.0636 – 0982.295.948

.
