Cấu tạo quạt ly tâm công nghiệp gồm những bộ phận nào?

Cấu tạo quạt ly tâm công nghiệp gồm những bộ phận nào?

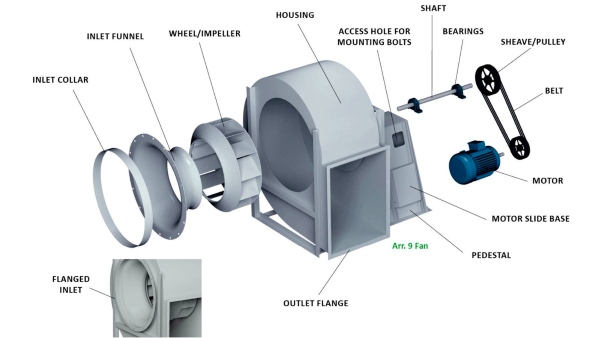

Các bộ phận chính trong cấu tạo quạt ly tâm: cánh, motor, vỏ quạt

Cấu tạo quạt ly tâm công nghiệp thường bao gồm 5 bộ phận chính, mỗi bộ phận đóng vai trò riêng trong việc tạo áp suất và lưu lượng gió ổn định. Bao gồm:

• Vỏ quạt: Đây là phần bao bọc bên ngoài, thường được làm từ thép sơn tĩnh điện hoặc inox. Thiết kế dạng xoắn ốc giúp dẫn hướng luồng khí hiệu quả, giảm thất thoát áp suất.
• Cánh quạt: Cánh có thể là dạng cong về trước, cong về sau hoặc cánh thẳng. Ví dụ, cánh cong về sau giúp tiết kiệm điện năng đến 10–15% so với loại cong về trước trong cùng điều kiện vận hành.
• Trục quạt: Trục kết nối động cơ với cánh quạt, thường được gia công chính xác để giảm rung lắc. Một hệ trục tốt giúp quạt vận hành ổn định liên tục 8–12 giờ/ngày mà không phát sinh lỗi.
• Động cơ (Motor): Motor chiếm đến 30–40% giá trị thiết bị. Các dòng cao cấp sử dụng motor chuẩn IP55, chịu nhiệt tốt, hoạt động bền bỉ trong môi trường nhiều bụi hoặc hơi ẩm.
• Hệ thống truyền động: Gồm dây curoa hoặc truyền động trực tiếp. Truyền động trực tiếp thường dùng trong khách sạn cao cấp vì giảm tiếng ồn, trong khi dây curoa linh hoạt hơn về điều chỉnh tốc độ.

Đặc điểm nổi bật của quạt ly tâm công nghiệp

Khác với các dòng quạt hướng trục thông thường, cấu tạo quạt ly tâm mang lại những đặc tính kỹ thuật vượt trội về áp suất và khả năng tùy biến. Đây là lý do tại sao các kiến trúc sư luôn ưu tiên dòng quạt này cho các tòa nhà cao tầng và khu nghỉ dưỡng.

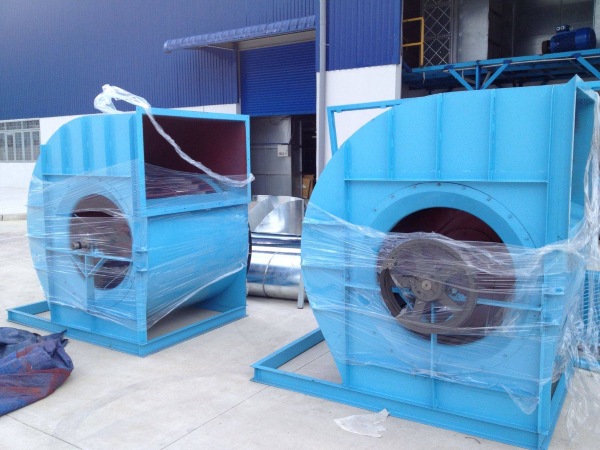

Quạt ly tâm áp suất cao, vận hành ổn định, tiết kiệm điện

• Tạo áp suất cao vượt trội: Quạt ly tâm có thể tạo áp suất từ 500 – 3.000 Pa, cao hơn nhiều so với quạt hướng trục (chỉ khoảng 100 – 300 Pa). Điều này giúp hệ thống hoạt động hiệu quả trong đường ống dài hoặc nhiều khúc cua.
• Hoạt động ổn định trong môi trường khắc nghiệt: Với cấu tạo kín và vật liệu bền. Quạt có thể vận hành trong môi trường nhiệt độ lên đến 80°C hoặc chứa nhiều bụi, dầu mỡ – đặc biệt phù hợp với bếp nhà hàng.
• Độ ồn được kiểm soát tốt: Các dòng quạt cao cấp có thể duy trì độ ồn dưới 70 dB. Đây là mức phù hợp cho khách sạn, nơi yêu cầu không gian yên tĩnh.
• Hiệu suất năng lượng cao: Một số hệ thống sử dụng quạt ly tâm kết hợp biến tần có thể tiết kiệm 20–30% điện năng so với vận hành cố định. Điều này đặc biệt quan trọng với các tòa nhà vận hành 24/7.
• Linh hoạt trong thiết kế hệ thống: Nhờ cấu tạo quạt ly tâm, thiết bị có thể lắp đặt theo nhiều hướng khác nhau, dễ dàng tích hợp vào hệ thống HVAC tổng thể.

Nguyên lý hoạt động của quạt ly tâm công nghiệp

Hiểu rõ nguyên lý giúp bạn khai thác hiệu quả từ cấu tạo quạt ly tâm và tránh sai lầm khi lựa chọn. Quạt ly tâm hoạt động dựa trên lực ly tâm để đẩy không khí từ tâm ra ngoài.

• Bước 1: Hút không khí vào tâm quạt

Không khí được hút vào thông qua cửa hút nằm ở trung tâm cánh quạt. Áp suất thấp tại đây giúp không khí liên tục được đưa vào.

• Bước 2: Gia tốc bằng cánh quạt

Khi cánh quay, không khí bị đẩy ra ngoài nhờ lực ly tâm. Tốc độ quay thường dao động từ 1.400 – 2.800 vòng/phút tùy công suất.

• Bước 3: Tăng áp suất trong vỏ xoắn

Không khí đi qua vỏ xoắn sẽ được chuyển đổi từ động năng sang áp năng. Đây là lý do quạt ly tâm có thể tạo áp suất cao.

• Bước 4: Đẩy khí ra ngoài

Luồng khí sau khi được nén sẽ thoát ra cửa xả, đi vào hệ thống ống dẫn hoặc môi trường bên ngoài.

Điểm đáng chú ý là hiệu suất tổng thể phụ thuộc đến 70% vào thiết kế cánh và vỏ quạt trong cấu tạo quạt ly tâm. Nếu lựa chọn sai loại cánh, hệ thống có thể tiêu tốn điện năng cao hơn 10–20% mà vẫn không đạt hiệu quả mong muốn.

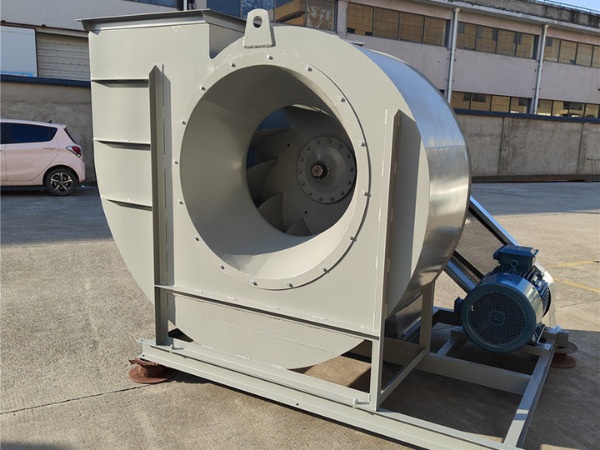

Nguyên lý vận hành của cấu tạo quạt ly tâm dựa trên lực ly tâm

Từ thực tế vận hành, những doanh nghiệp nắm rõ cấu tạo quạt ly tâm luôn có lợi thế trong việc tối ưu hiệu suất và kéo dài tuổi thọ thiết bị. Lựa chọn đúng ngay từ đầu giúp hệ thống hoạt động ổn định 5–10 năm mà không phát sinh chi phí lớn. Liên hệ NP VIỆT NAM để được tư vấn giải pháp phù hợp với từng mô hình kinh doanh cụ thể.
