Phân loại cánh quạt ly tâm công nghiệp thông dụng hiện nay

Cánh quạt ly tâm là gì?

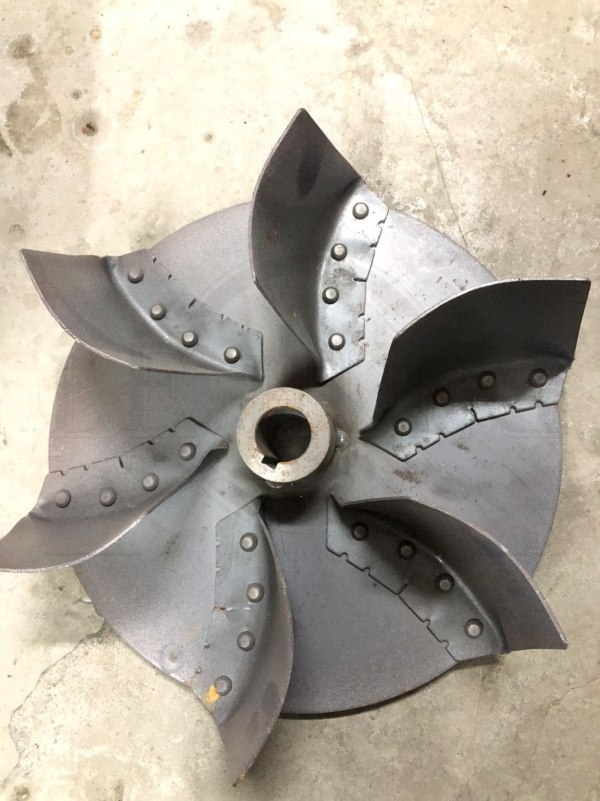

Cánh quạt là “trái tim” trong cấu tạo quạt ly tâm

Cánh quạt ly tâm là bộ phận quan trọng trong quạt ly tâm, có nhiệm vụ tạo ra lực ly tâm để hút không khí vào tâm và đẩy ra theo phương vuông góc với trục quay. Đây là nguyên lý khác biệt hoàn toàn so với quạt hướng trục.

Trong thực tế, cánh quạt thường được thiết kế dạng cong hoặc thẳng, lắp trên rotor và quay với tốc độ cao. Khi vận hành, không khí được hút vào, gia tốc và đẩy ra ngoài với áp suất lớn.

Một số đặc điểm nổi bật của cánh quạt gió ly tâm:

• Tạo áp suất cao hơn 2–4 lần so với quạt hướng trục
• Phù hợp với hệ thống đường ống dài hoặc nhiều khúc cua
• Hoạt động ổn định trong môi trường nhiều bụi, nhiệt độ cao
• Có thể tùy biến thiết kế theo từng ngành nghề

Phân loại cánh quạt ly tâm​ công nghiệp thông dụng hiện nay

Trên thị trường, cánh quạt gió ly tâm được phân loại theo nhiều tiêu chí khác nhau. Việc hiểu rõ từng nhóm sẽ giúp người dùng lựa chọn chính xác hơn theo nhu cầu thực tế.

Theo vật liệu sản xuất

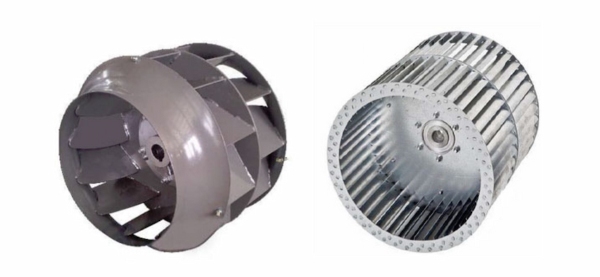

Cánh quạt ly tâm làm từ thép, inox và composite

Vật liệu là yếu tố đầu tiên quyết định tuổi thọ của cánh quạt trong các môi trường đặc thù. Thông thường, thép CT3 là lựa chọn phổ biến nhất cho các nhu cầu thông gió thông thường vì giá thành hợp lý và độ bền cao. Tuy nhiên, trong các môi trường chứa hóa chất hoặc độ ẩm cao, vật liệu inox 304 hoặc nhựa composite là lựa chọn bắt buộc.

• Cánh thép CT3: Được sơn tĩnh điện cao cấp, phù hợp cho hút bụi gỗ, bụi xi măng tại các xưởng sản xuất quy mô lớn.
• Cánh Inox 304/316: Khả năng chống ăn mòn tuyệt đối, thường dùng trong nhà máy chế biến thực phẩm hoặc xử lý nước thải.
• Cánh Nhựa Composite/PP: Trọng lượng siêu nhẹ, chịu được dòng khí có nồng độ axit đậm đặc mà không bị oxy hóa bề mặt.

Theo cột áp

Cột áp hay áp suất của cánh quạt gió ly tâm được chia thành ba mức độ chính để phục vụ các mục đích truyền tải khí khác nhau. Việc chọn sai cột áp sẽ dẫn đến tình trạng quạt chạy yếu, không đủ lực đẩy khí qua hệ thống ống dẫn phức tạp.

• Cánh thấp áp: Cột áp dưới 1000 Pa, ưu tiên lưu lượng gió lớn, phù hợp cho việc cấp khí tươi trong tòa nhà văn phòng.
• Cánh trung áp: Cột áp từ 1000 Pa đến 3000 Pa, phổ biến nhất trong các hệ thống hút mùi bếp công nghiệp hoặc hút bụi trung tâm.
• Cánh cao áp: Cột áp trên 3000 Pa, có thiết kế lá cánh hẹp và dày để đẩy khí đi xa hàng trăm mét trong các hầm mỏ.

Theo thiết kế động cơ

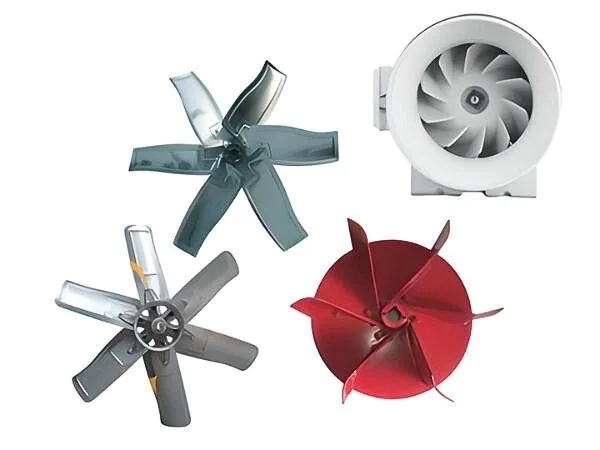

Tùy vào nhiệt độ dòng khí mà phương án lắp đặt trực tiếp hoặc gián tiếp qua dây curoa

Cách kết nối giữa động cơ và cánh quạt gió ly tâm ảnh hưởng trực tiếp đến hiệu suất truyền động và sự ổn định của thiết bị. Tùy vào nhiệt độ dòng khí mà kỹ sư sẽ tư vấn phương án lắp đặt trực tiếp hoặc gián tiếp qua dây curoa.

• Truyền động trực tiếp: Cánh được lắp vào trục motor, giúp quạt gọn nhẹ, đạt hiệu suất tối đa do không bị hao hụt qua bộ truyền động.
• Truyền động gián tiếp: Cánh kết nối qua gối đỡ và dây curoa, giúp motor tách rời khỏi dòng khí nóng (trên 80 độ C).
• Truyền động qua khớp nối cứng: Thường dùng cho các dòng quạt siêu lớn, đảm bảo độ bền cho trục motor khi vận hành liên tục 24/7.

Theo mục đích sử dụng

Mỗi môi trường làm việc yêu cầu biên dạng lá cánh khác nhau để tránh tình trạng bám bẩn hoặc mài mòn quá nhanh. Đây là tiêu chí thực tế nhất khi người dùng tìm mua cánh quạt gió ly tâm cho doanh nghiệp của mình.

• Cánh hút bụi: Các lá cánh được thiết kế thưa, phẳng để tránh bụi bám vào gây mất cân bằng động, thường dùng cho bụi gỗ, bụi mịn.
• Cánh tải nguyên liệu: Cấu tạo cực kỳ dày dặn, chịu được va đập cơ học khi vận chuyển các hạt nông sản, hạt nhựa hoặc dăm gỗ.
• Cánh thông gió sạch: Thiết kế nhiều lá cánh cong về phía trước để đạt lưu lượng gió cao nhất cho hệ thống điều hòa trung tâm.

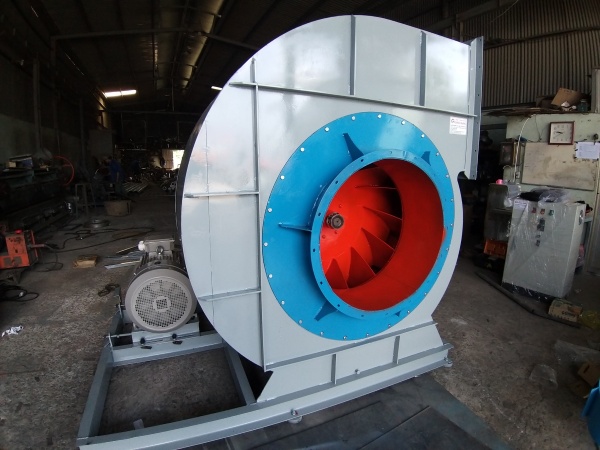

Ứng dụng thực tế của cánh quạt gió ly tâm trong hút bụi, thông gió và xử lý khí thải

Thiết kế cánh quạt ly tâm công nghiệp như thế nào?

Quy trình thiết kế cánh quạt gió ly tâm là sự kết hợp giữa tính toán thủy khí động học và kỹ thuật gia công cơ khí chính xác. Một bản vẽ hoàn chỉnh phải bao gồm đường kính cánh, số lượng lá cánh và góc nghiêng của lá cánh so với đĩa cánh. Các thông số này sẽ quyết định đường đặc tính của quạt khi hoạt động trên hệ thống thực tế.

Hiện nay, có hai dạng thiết kế:

• Cánh cong phía trước tạo lưu lượng lớn ở áp suất thấp.
• Cánh cong phía sau cho hiệu suất năng lượng cao và chịu áp tốt hơn.

Công đoạn quan trọng nhất trong thiết kế là kiểm tra ứng suất bền và thực hiện cân bằng động. Nếu cánh quạt gió ly tâm bị lệch tâm dù chỉ vài gram, khi quay ở tốc độ cao sẽ gây ra lực ly tâm không đều, dẫn đến rung lắc dữ dội.

Đối với các loại cánh đặc biệt, người ta còn phủ thêm một lớp chống mài mòn bằng hợp kim cứng để tăng tuổi thọ. Một thiết kế tốt không chỉ bền mà còn phải dễ dàng tháo lắp để bảo trì, vệ sinh định kỳ trong suốt quá trình sử dụng.

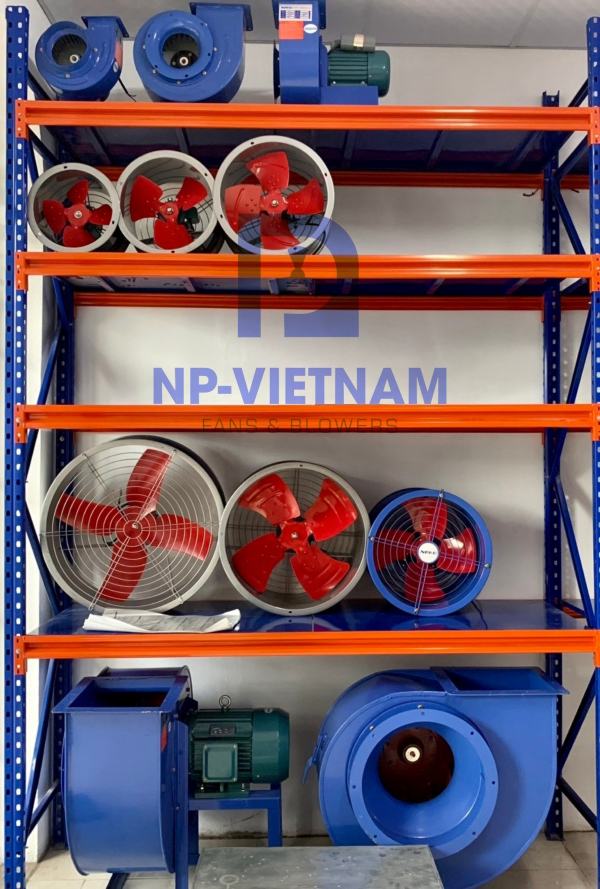

Cấu tạo và các yếu tố kỹ thuật ảnh hưởng đến hiệu suất của cánh quạt gió ly tâm

Việc lựa chọn đúng cánh quạt gió ly tâm không chỉ giúp tối ưu hiệu suất mà còn giảm chi phí vận hành lâu dài. Tùy theo môi trường, mục đích sử dụng và hệ thống lắp đặt, mỗi loại cánh sẽ có ưu điểm riêng. Nếu bạn đang cần tư vấn giải pháp phù hợp, hãy liên hệ NP VIỆT NAM để được hỗ trợ kỹ thuật chính xác và tối ưu nhất.
